Hadveye Üstten Montajlı Konstrüksiyon Sistemi | CW Alüminyum

Trapez ve sandviç çatılar için geliştirilen bu konstrüksiyon sistemi, 60 mm ve 80 mm yükseklik seçenekleri sunar ve çatı hadvesine üstten monte edilir.

Montajda paslanmaz sac için sivri uçlu vidalar veya uygun perçinler kullanılabilir. Geniş alt açıklık, kolay montaj sağlar; üst açıklık ise yatay ve dikey montajı destekler. Parça boy üretimde delikler hazır açılabilir, böylece çapak oluşumu engellenir. EPDM bant sayesinde çatı sızdırmazlığı sağlanır. Statik hesaplar yapılarak rüzgar, kar ve deprem yüklerine uygun, hafif ve dayanıklı bir sistem tasarlanmıştır.

Teknik Veri Detayları

Yükseklik: H: 60 mm H: 80 mm
Boy: Parça Profil veya Tam Boy Profil
Kullanım Alanları: Trapez ve 2-3-4-5 Hadveli Sandviç Çatılar
Montaj Şekli: Yatay ve Dikey Montaja Uygun
Çatı Sabitleme Yöntemi: Sivri Uçlu Vida veya Perçin (Pop/Kelebek/Sızdırmaz Contalı Perçin)
Konstrüksiyon Malzeme Detayı: 6060 - 6063 - 6005 Alüminyum

Sistem Bileşenleri

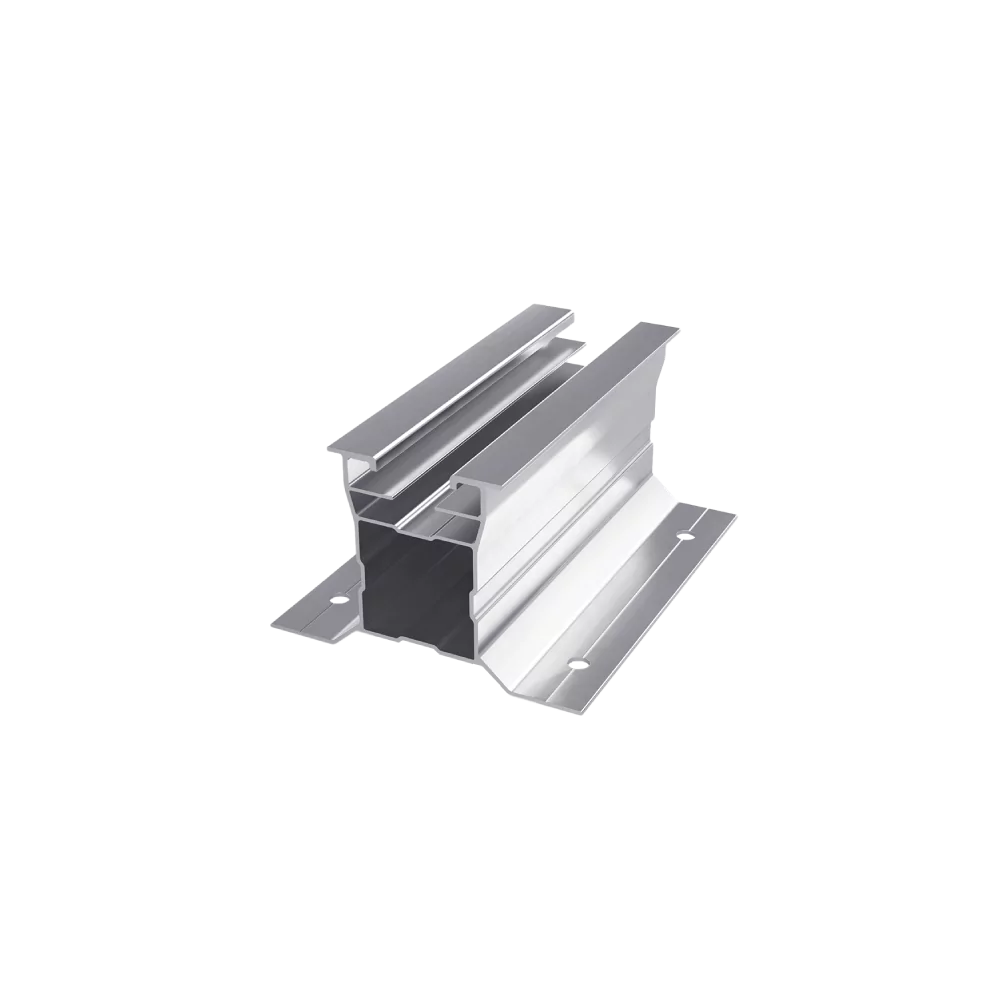

Aşık Profili (Storm Model)

Aşık Profili (Storm Model)

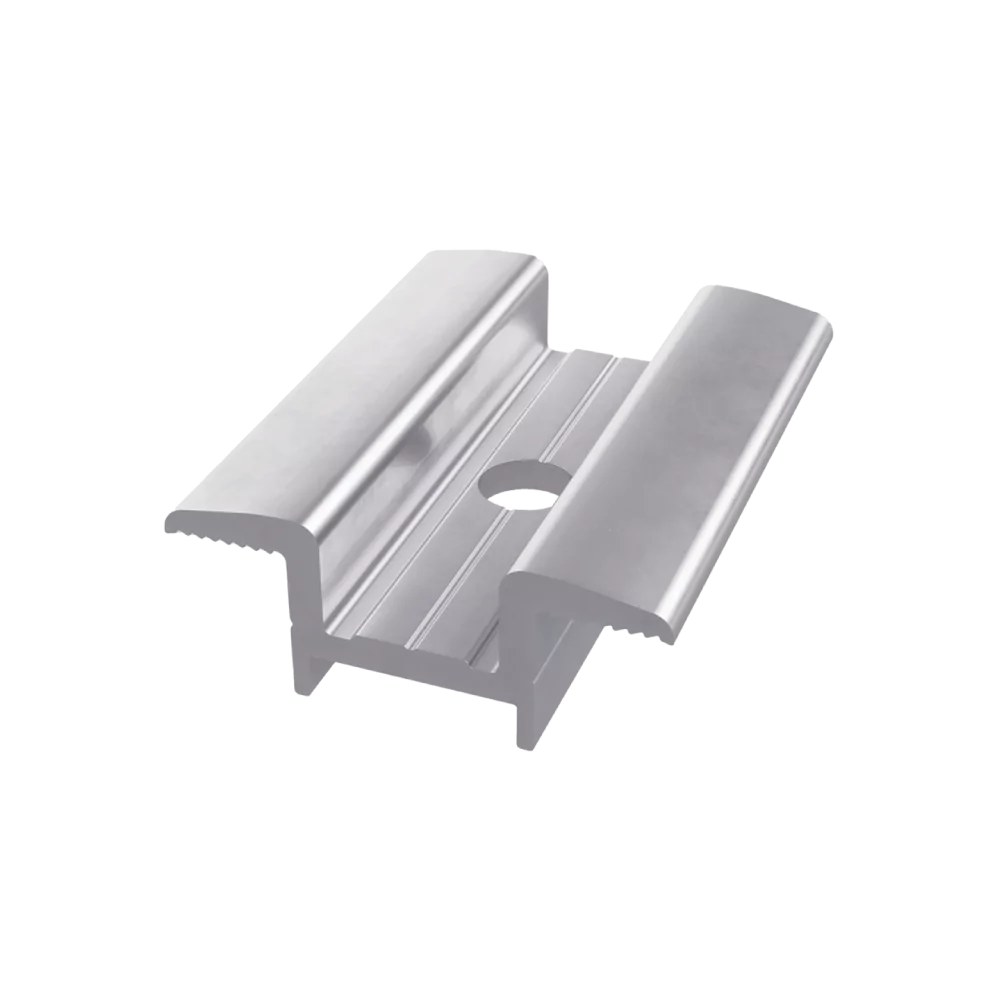

Orta Tutucu/Mid Clamp (Storm/Diamond Model)

Orta Tutucu/Mid Clamp (Storm/Diamond Model)
Sonlandırıcı/End Clamp (Storm/Diamond Model)

Sonlandırıcı/End Clamp (Storm/Diamond Model)
Sivri Uçlu Vida

Sivri Uçlu Vida
Alüminyum Tırnaklı Somun (Storm Model)

Alüminyum Tırnaklı Somun (Storm Model)

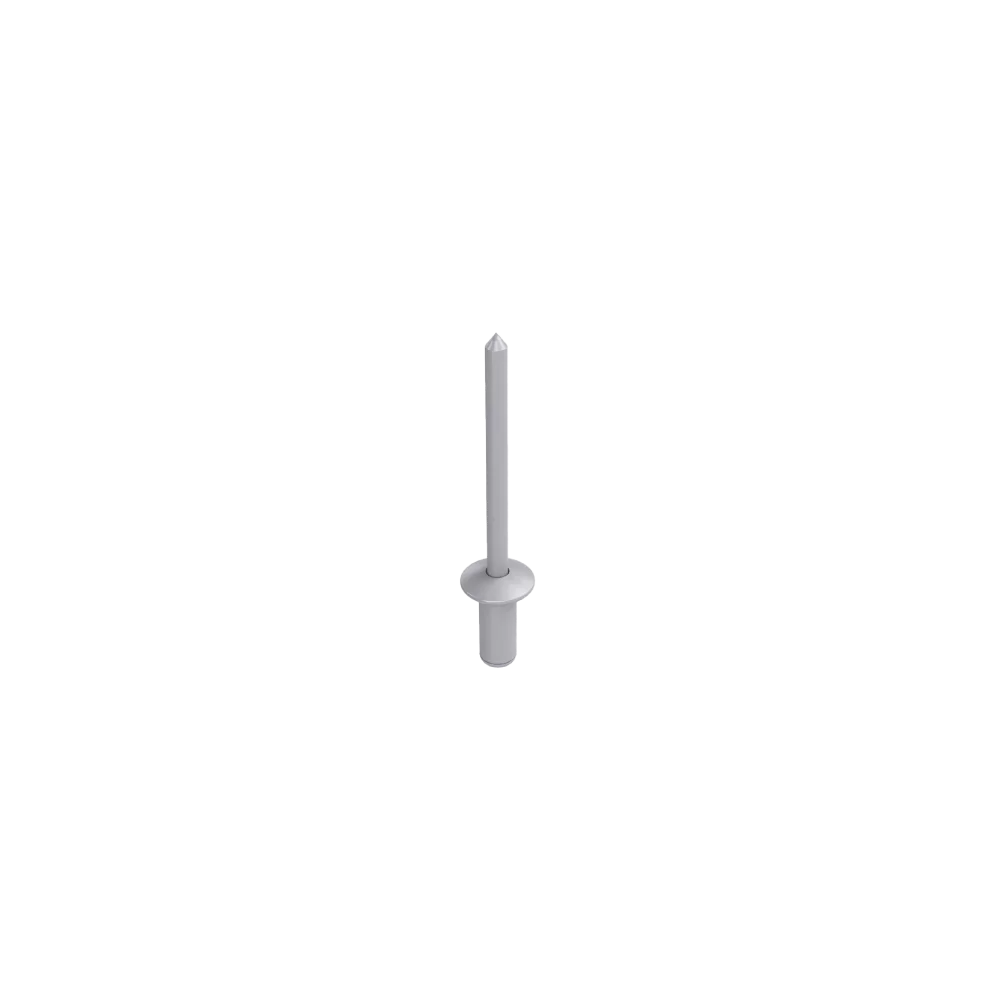

Perçin

Perçin
İmbus Cıvata (M8)

İmbus Cıvata (M8)
EPDM Bant

EPDM Bant
